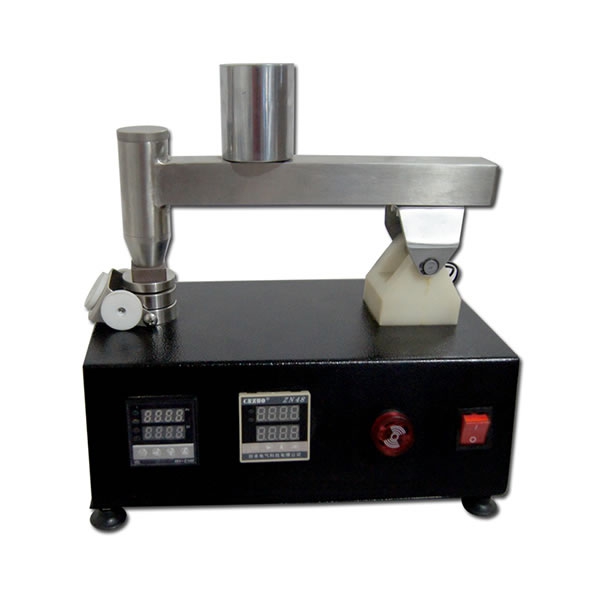

Como uma seleção de máquina para teste de calçado designada de forma inteligente, a máquina para teste de resistência ao calor é amplamente usada para testar a resistência ao calor de materiais de sapato, através da avaliação de condição de fusão, carbonização, rachaduras ou fissuras da peça de teste após o processamento com o nosso produto. Para solas de couro, a nossa máquina de testes de calçados pode ajudar os usuários a confirmar a carbonização ou localização de fissuras e se o cório está danificado.
O peça de teste contata com a fonte de calor (bloco de metal com temperatura constante) mediante certa pressão. Após 60 segundos, os usuários podem observar o grau de estrago da superfície de material,tais como amolecimento, fusão, rachaduras, etc.
Configuração da máquina para teste de calçado
1. Sonda de cobre cilíndrico
O peso da sonda de cobre cilíndrico para a máquina de teste de calçado é cerca de 200±20g. O comprimento lateral da sonda de fundo quadrado é de cerca de 25.5±0.1mm. Um eixo cilíndrico no diâmetro de 6.5mm é conectado ao equipamento para medição de temperatura e é 4mm para além da superfície inferior da sonda.
2. Bloco de aquecimento de metal
Designado com peso de 530±50g, o bloco de aquecimento para o equipamento de teste de calçado circunda a sonda. Além do elemento de aquecimento, a máquina para ensaio de resistência é também instalada com interruptor controlador para a sonda de pré aquecimento para a temperatura de 400°C.
3. Equipamento de medição de temperatura
O equipamento de medição de temperatura para a máquina de teste de calçado entra em contacto com o fundo quadrado da sonda para testar a temperatura interna.
O equipamento de medição de temperatura inclui um termômetro mercurial. de 400°C.
4. Dispositivo de controle de sonda
Este dispositivo para equipamento de teste de cabedal é usado para controlar a operação da sonda a fim de garantir um contato uniforme entre o bloco de calor e a peça de teste. A distribuição de pressão média na placa horizontal é de 20±2kPa.
5. Plataforma auto-regulada
O diâmetro da plataforma auto-regulada para a máquina de ensaio de calçado é cerca de 40mm. Ela é empregada para colocar a peça de teste e impor pressão uniforme.
6. Apoio articulada com a superfície de isolamento térmico
O suporte articulado é geralmente utilizado durante o aquecimento da sonda. Ele pode ser removido quando a experiência for concluída.
7. Mandril com diâmetro de 10±1mm
8. Dispositivo de controle de temperatura
Controlador de temperatura PID: 0-400°C, estabilidade: 2°C, precisão: 2°C
Parâmetros técnicos da máquina para teste de calçado
| Modelo | |
| Sonda cilíndrica de cobre | 200±20g |
| Bloco de aquecimento de metal | 530±50g |
| Área de aquecimento | 650±50mm2 |
| Diâmetro de mandril | 10±1mm |
| Pressão | 20±2kPa |
| Tamanho da peça de teste | Sola: 70×30×(3-7)cm, outros: 105×42×55cm ou 30×18.5×30cm |
| Dimensão da máquina | 300×180×300mm(C×L×A) |
| Peso | 40 kg |
| Padrão | ISO 882-1:1998(E), ANSI Z41-1999, SATRA PM49 ，GB/T 20991 Secção 8.7.1, ISO 20344 |
