Máquina de teste universal com soluções de teste personalizadas
Aplicação

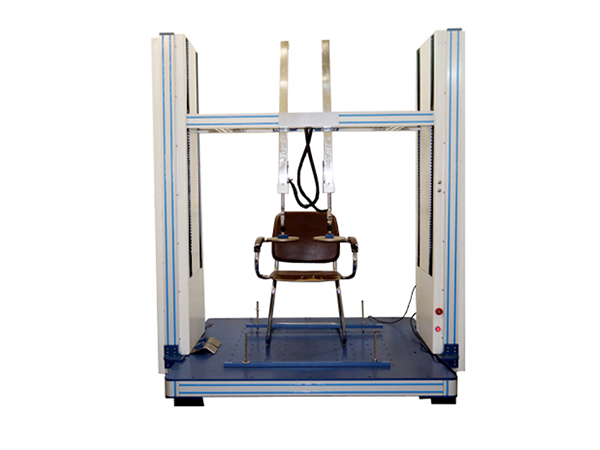

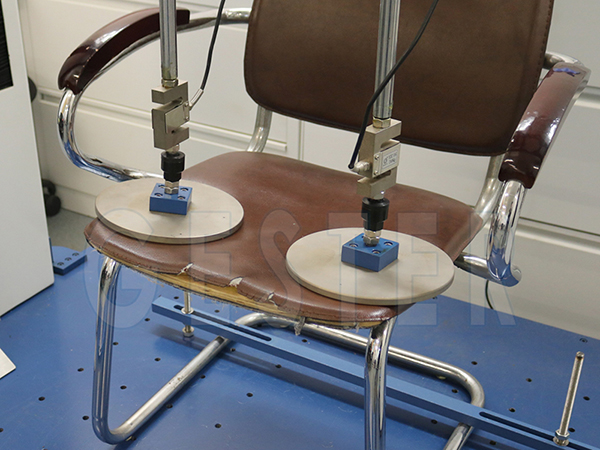

A máquina para teste de borda dianteira do assento e apoio do braço da cadeira testa a resistência e a durabilidade dos corrimãos, assentos ou outras peças através de simulação de carregamento dos assentos durante o uso rotineiro.
A máquina é equipada com duas unidades de acionamento e pode ser controlada individualmente para carregar repetidamente os pontos de teste do assento.
Através da configuração para diferentes parâmetros, a máquina pode completar o seguinte teste no banco:
1. Teste de carga estática vertical no apoio de braços;
2. Teste de durabilidade do corrimão, aplicando-lhe uma força externa (10 graus da linha de prumo).
3. Testes de durabilidade e carga estática na borda dianteira do assento;
4. Teste de carga estática vertical nos encostos;
5. Testes de carga estática e durabilidade do descanso pedal;
6. Teste de carga estática de descanso para pernas;
7. Teste de carga estática na parte superior do apoio do braço (precisa amarrar o teste de peso);
8. Teste de carga estática vertical e durabilidade da almofada,
Características
1. A estrutura principal da máquina de teste é feita de perfil de alumínio, tem aspeto bonito e é fácil de manter.
2. O servomotor é introduzido como a unidade de acionamento, o que leva a um teste de carga mais preciso e com menos ruído.
3. Usando PLC (controlador lógico programável) para controle de tela tátil, permitindo uma operação mais conveniente.
4. Além disso, o sistema de carregamento controlado eletronicamente é adotado, o que garante economia de espaço na sala de teste.
| Modelo | |
| Capacidade de carga | 2000N |
| Faixa de curso da unidade de carregamento | 0-80cm |
| Faixa de curso | 60-160cm |
| Ângulo de carga | 0~10o（O ângulo vertical é ajustável） |
| Teste de velocidade | 5~40 vezes/min |
| Tempos de teste | 0-99999 (ajustável) |
| Método de controle | Controle PLC |
| Dimensão (LxDxA) | 150×150×190cm |
| Peso | 350kg |
| Potência | 1∮, AC 220V 50Hz |
| Padrões | EN 1728-2012 Secção 6.6,6.8, 6.9, 6.11, 6.12, 6.13,6.14, 6.18,6.20, 6.21 ,6.22, 7.4, 7.5, 7.6, 7.8, 7.10 , 7.12 |
| EN1335-3 -2009 Secção 7.2.1, 7.2.3, 7.2.4, 7.2.6, 7.3.2,7.3.4, | |
| EN 1729-2-2012 Secção 5.3.4, 5.3.9,5.3.11, 5.3.12 | |
| EN581-2-2015（correspondente com EN1728-2012), | |
| ISO 7173-1989 Secção 7.1, 7.4 | |
| GB/T 10357.3 Secção 4.3.3, 4.4, 4.6, 4.9, | |
| QB/T 2280-2007 Secção 6.6.5, 6.6.13.2 carga de almofada (opcional) é necessária） | |
| BIFMA X5.1 - 2011 Secção 21,（11.4,19, 20, 23,24 carga de almofada (opcional) é necessária） | |
| EN 16139-2013 （correspondente com EN1728-2012) | |
| BS5459-2-2000 Secção A5.5, A7.3 | |
| Acessórios padrões | GT-LB01-2A Carga de almofada de assento 1 pc GT-LB01-3 Carga de almofada de assento pequena 2 pcs GT-LB01-5 carregamento de carga local 2 pcs Carga de almofada de descanso do braço 2pcs Acessórios fixos 1 pc Paragens 2pcs |
| Acessórios opcionais | GT-LB01-1A Modelo do ponto de carregamento 1 pc GT-LB01-8 203mm carregamento de almofada ( BIFMA X5.1-11.4, 23,24) 2pcs GT-LB01-9 BIFMA102&50mm carregamento de almofada ( BIFMA X5.1-19,20) 2pcs |
