Máquina de teste universal com soluções de teste personalizadas

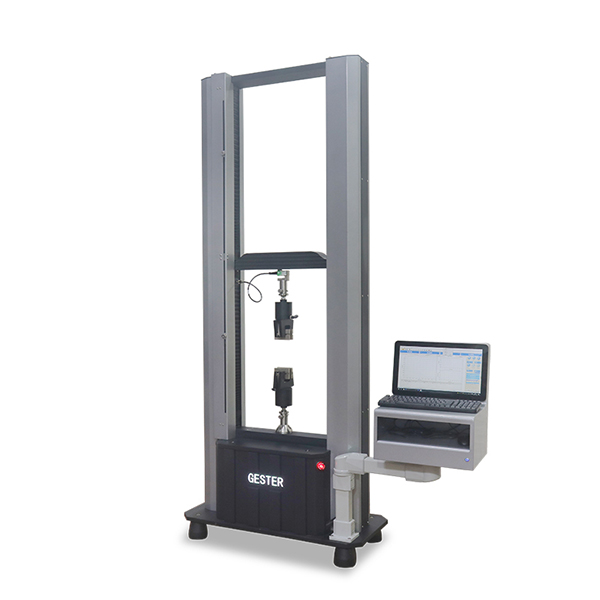

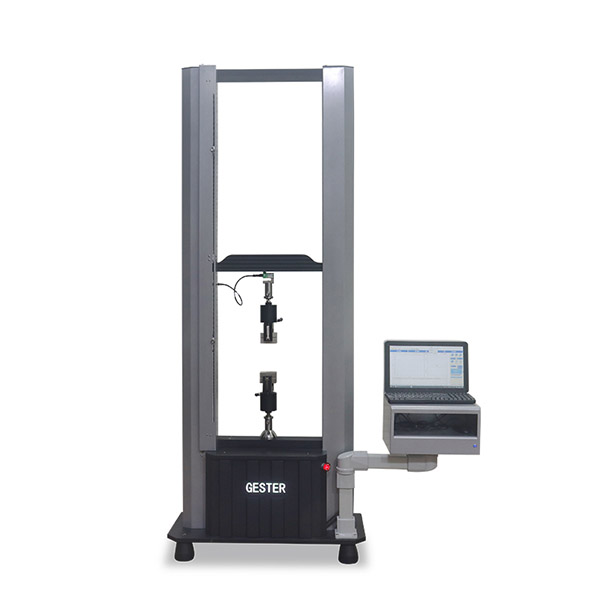

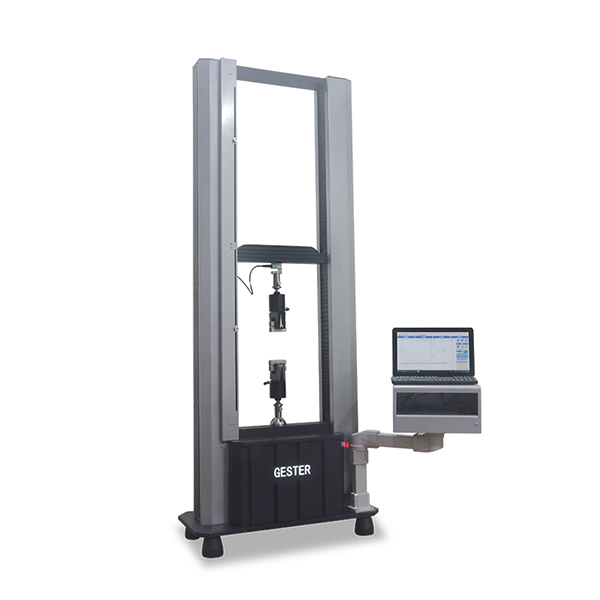

A máquina de ensaio universal de coluna dupla é designada para realizar teste de compressão, tração, flexão, corte, rasgo, descamação e outros testes para uma ampla gama de materiais como borracha, plástico, couro, metal, nylon, tecido, papel, cabo, fibra, madeira, fita, material de embalagem, material impermeável, etc. Se equipado com alguns dispositivos especiais, o equipamento para teste universal pode ser aplicado para realizar teste de torque, teste de ventosa e outros testes.
No geral, este instrumento para teste universal de dupla coluna é uma peça fundamental de equipamento de teste para controle de qualidade, teste de aceitação e pesquisa mecânica e desenvolvimento de material.
Características
1. Adota sistema de acionamento servo AC PANASONIC, redutor de engrenagem SESAME de Taiwan, polia síncrona, componentes de parafuso de esfera de precisão TBI faz com que o feixe de instrumento se movimenta de forma estável, com baixo nível de ruído e alta precisão de extensão.
2. Adota o escudo da coluna da liga de alumínio, lida com alta temperatura e a injeção sólida na superfície da máquina não irá desaparecer.
3. Esta máquina adota muitos tipos de medidas de proteção:
1) Dispositivo de proteção de ressalto limite do feixe
2) O toque da braçadeira evita danos do dispositivo de proteção
3) Configuração de proteção contra deslocamento e software de carga
4) Sensor de proteção contra sobrecarga
5) Proteção de software de carga de amostra
6) Proteção de excesso de corrente e de tensão
4. Supervisão em tempo real para peças principais, mais seguro e confiável ao usar a máquina.
5. Esta máquina adota sistema aberto: Usuário pode editar programa de teste, fórmula de análise de dados, relatório de ensaio de acordo com a categoria, o caráter e os métodos de ensaio exigidos.
6. Esta máquina fornece muitos tipos do modo automático.
7. Enquanto estiver usando braçadeira electrônica, a iniciação julgamento pode definir o início da braçadeira de aperto e de pré-tensão.
8. Esta máquina também pode definir a distância de fixação e localização automática.
9. A distância de raspagem pode ser definida livremente.
Especificação principal
| Modelo | |
|
| Capacidade máxima | 10N, 20N, 50N, 100N, 200N, 500N, 1KN, 2KN, 5KN, 10KN | |
| Display | Modo de exibição do computador | |
| Resolução da força | 1/100,000 | |
| Precisão da força | ≤+/-0.2% | |
| Resolução do curso | 0.001 mm | |
| Velocidade de teste | 0.01-1000mm/min, pode ser definido pelo computador | |
| Espaço entre cursos | 1100mm | 900mm |
| Largura de estrutura tipo pórtico | 400mm | |
| Modo de paragem | Paragem mediante sobrecarga, botão de paragem de emergência, paragem automática mediante dano de amostra, ajuste do Limite superior e inferior, função de retorno automático | |
| Acionamento da máquina | Acionamento de motor servo, Roda síncrona e parafuso de esfera de precisão | |
| Dimensão (C´D´A) | 820x630x1800mm | 820x630x1600mm |
| Fornecimento de potência | AC 220V 50/60HZ 10A | |
| Peso | 140kg | 120kg |
| Padrões | ISO 13934-1, 13934-2, 13935-1, 13935-2, 13936-1, 13936-2, 13936-3, 13937-2, 13937-3, 13937-4, 1421, 2411, 2062, 4674-1, 5082, 9073.3, 9073.4, 9073.18 ASTM D 434, D751, D885 , D1683, D2256, D2261, D2724, D2731, D3787, D4034, D4964, D5034, D5035, D5587, D5733, D5735 . BS 2543, 2576, 3320, 3424, 4303 , 4304, M&S P11, P12, P13, P14 JIS L1096 | |
Aplicação
Este equipamento é projetado para conduzir a tração, compressão, dobra, corte, força de adesão, descamação, rasgamento e outros testes, para borracha, plástico, couro, metal, linha de nylon, tecido, papel, embalagens, construção, petrificação, eletricidade, veículo e outros materiais. É um equipamento básico de controle de qualidade que efetua inspeção, teste físico, pesquisa mecânica e desenvolvimento de material.

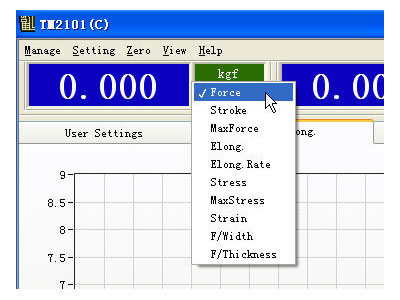

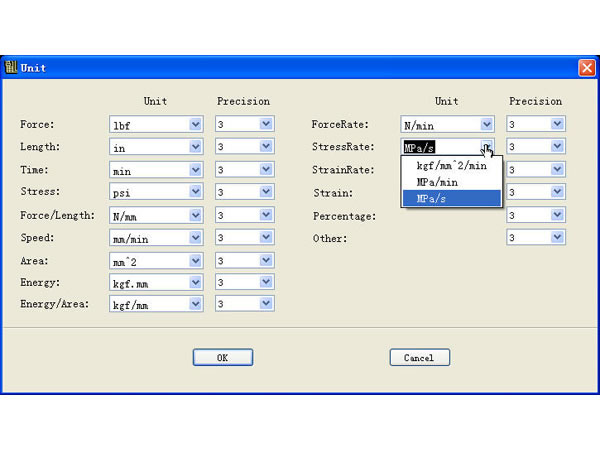

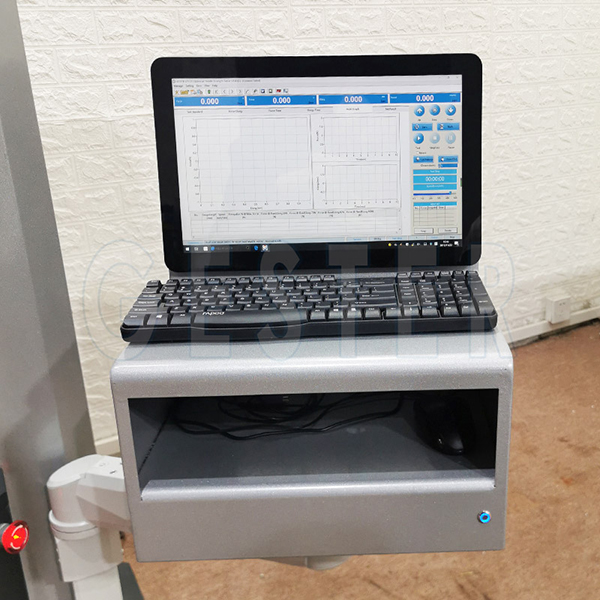

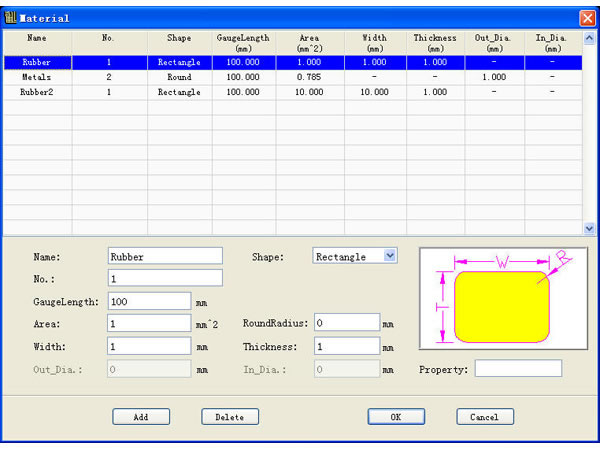

Software de operação
A máquina para teste de material de duas colunas é fornecida com uma peça de software especializado para facilitar a operação. Este software não só é adequado para a nossa máquina de teste universal, mas também é aplicável para máquina de teste hidráulico e testador de compressão.
1. Coma ajuda deste software, a máquina de teste universal pode ser usada para realizar uma ampla gama de testes, enquanto a coleção de dados, processamento de dados, armazenamento de dados e impressão de resultado de testes estão disponíveis.

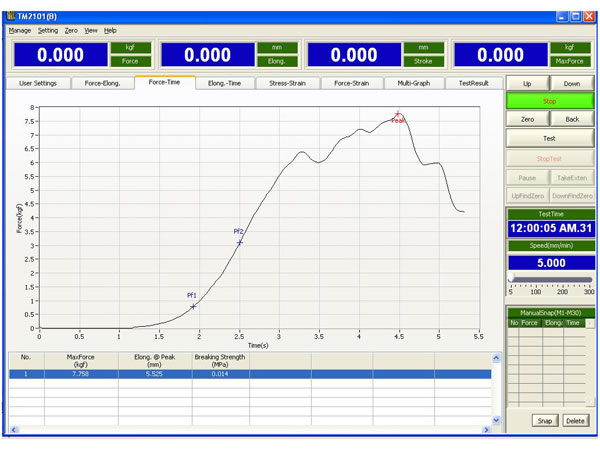

2. Este software pode calcular muitos parâmetros principais, como deformação máxima, força máxima, resistência à deformação, ponto de escoamento, módulo de elasticidade, força média de descamação, etc. Além disso, é também adequado para processamento gráfico e suporta MS de acesso a base de dados.
Opções de célula de carga
1. Célula de carga 10N
2. Célula de carga 25N
3. Célula de carga 50N
4. Célula de carga 100N
5. Célula de carga 250N
6. Célula de carga 500N
7. Célula de carga 1kN
8. Célula de carga 2.5kN
9. Célula de carga 5kN
10. Célula de carga 10kN
11. Célula de carga 20kN
